視頻生物顯微鏡/圖像生物顯微鏡/電腦型生物顯微鏡/數碼攝像生物顯微鏡8CA-D
視頻(數碼攝像)生物顯微鏡用攝像頭(CCD)對圖像進行數碼攝影。然后可連接電腦對圖像進行處理、編輯、保存和輸出(如打印等)或進入多媒體系統及電子信箱。
視頻顯微鏡結構使用演示
選用先進的顯微圖像分析系統軟件,對圖像作進一步的處理與分析,凡是與圖像形態學有關的各種檢測與分析、統計,例如:組織細胞形態學;油、水、血中成份含量;微顆粒、線紋及各種幾何量的檢測、分析、統計等等,都可以完成。
一,技術規格
1.三目鏡筒: 鉸鏈式 360°定位 傾角30°
瞳距和屈光度可調
2.總放大倍數:40×~1600×(目視);
120×~3000×(圖像)
3.機械筒長: 160㎜
4.工作臺: 160×140㎜ 移動范圍:橫向 76㎜
縱向 50㎜ 游標格值:0.1㎜
5.調焦機構: 同軸粗微調 調焦限位裝置 調節范圍:35㎜ 微調格值:0.002㎜
6.阿貝聚光鏡:數值孔徑NA1.25 帶可變光欄及濾色片 可升降結構 調節范圍:40㎜
7.照明系統: 帶可變光欄的透射照明系統 亮度連續可調 鹵素燈:20W/6V
8.電源: 110V或220V 50Hz
9.物、目鏡及放大倍數:
平場目鏡 |
消色差物鏡 |
系統 |
視場直徑(mm) |
工作距離(mm) |
總放大倍率 |
放大倍率/
視場直徑(mm) |
放大倍率 |
數值孔徑 |
顯微鏡 |
圖像系統 |
10×/18
16×/13 |
4× |
0.10 |
干 |
4.5 |
37.5 |
40×/64× |
≈120× |
10× |
0.25 |
1.8 |
7.31 |
100×/160× |
≈300× |
40× |
0.65 |
0.45 |
0.63 |
400×/640× |
≈1200× |
100× |
1.25 |
油 |
0.17 |
0.18 |
1000×/1600× |
≈3000× |
二,系統配置
1.三目生物顯微鏡: XSP-8CA

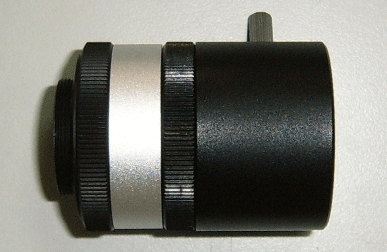

2.數碼適配鏡: 標準

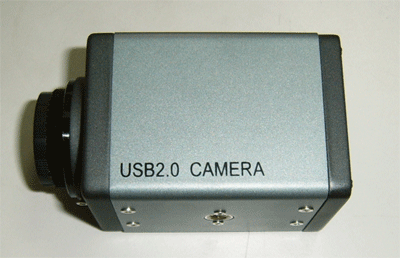

3.攝像頭: 專業CCD)(1000萬像素),專業的USB接口。

4.圖像捕捉卡(軟件盤):專業的高清晰圖像分析軟件
5.電腦和打印機: 自備或選購
三,專業的高清晰圖像分析軟件軟件功能概述(詳細功能見產品光碟)
本軟件是顯微鏡攝像分析的一款專業應用測量軟件。軟件主要包括三大體系功能:視頻處理功能,圖像處理功能,圖像測量功能。
視頻處理功能是對由攝像頭采集到的視頻流所完成的一些處理。主要包括以下功能:
1、 視頻的實時播放,停止功能
2、 自動白平衡,自動曝光功能
3、 視頻采集功能,包括靜態捕獲、動態錄像
4、 視頻參數設置功能(RGB設置,對比度調節,曝光設置,偏移量設置等等)
5、 視頻縮放顯示及視頻大小控制功能
6、 視頻上下、左右反轉功能
圖像處理功能是對捕獲到的圖像進行的一些后期處理,以增強圖片并達到某些特殊的效果。主要有以下功能:
1、 圖像模糊及銳化。模糊用于去除噪聲,平滑圖像。銳化可用來突出邊緣,增強圖像的視覺效果。
2、 亮度/對比度調節。
3、 RGB增益調節。
4、 鏡像,旋轉功能。
5、 提取邊緣功能。
6、 浮雕效果。

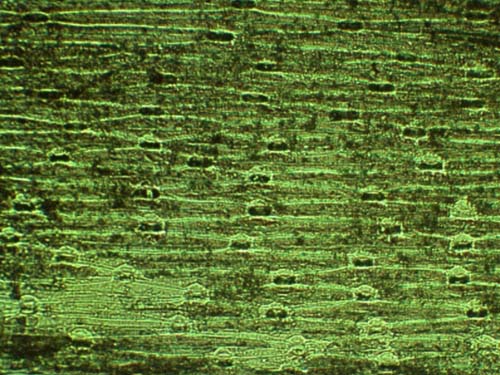

舉例:(洋蔥表皮細胞)
模糊(fuzzy image)

銳化(sharpen image)

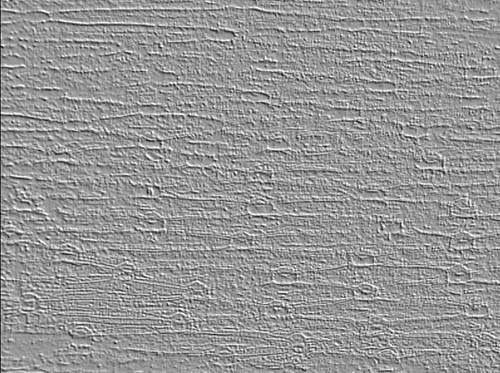

浮雕(image of relief)

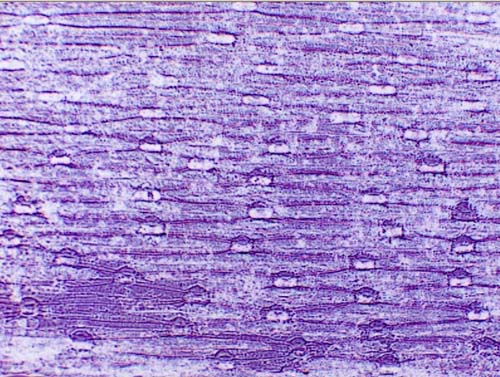

反色(reversed color)

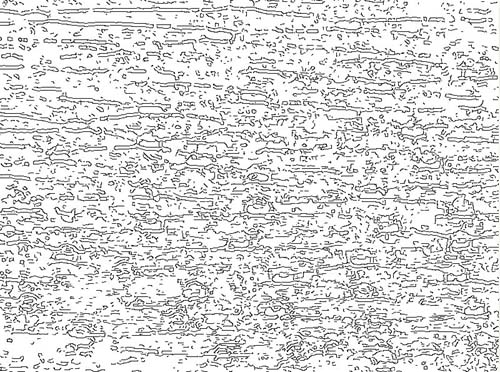

邊緣化(get edge)

旋轉(rotate image)
參數調整(Image Parameters)
RGB調整(RGB Parameters)
圖像測量功能主要應用于視頻顯微鏡。針對于在不同放大倍數下采集到的圖片,本軟件分別給出了不同的定標,在使用時,只要選好相應定標,即可直接得到相關圖形的實際尺寸。本軟件完成了以下幾種圖形的測量:
1、直線,曲線的長度測量。
2、矩形的邊長,面積,周長測量。
3、圓的半經,周長,面積的測量。
4、任意多邊形的周長面積測量。
5、角度測量。
6、平行線間距測量。
7、文本輸入功能。
8、記數器功能。
9、測量微調功能。
10、刪除圖元功能。
11、 標記選擇功能。
